شیشه اپتیکال بی رنگ چیست؟ خواص، انواع و کاربردها

چیست شیشه نوری بی رنگ

شیشه نوری بی رنگ یک ماده نوری دقیق است که برای انتقال نور مرئی با حداقل جذب، تقریباً بدون رنگ و رفتار انکساری کاملاً کنترل شده فرموله شده است. برخلاف شیشه‌های معمولی که عمدتاً برای اهداف ساختاری یا تزئینی تولید می‌شوند، شیشه‌های نوری بی‌رنگ طوری مهندسی شده‌اند که نوری که از آن عبور می‌کند خم می‌شود و به روشی قابل پیش‌بینی و قابل تکرار حرکت می‌کند. این قابلیت پیش‌بینی چیزی است که به لنزها، منشورها، فیلترها و پنجره‌های حسگر ساخته شده از شیشه‌های نوری بی‌رنگ اجازه می‌دهد تا تصاویر دقیقی را ایجاد کنند و مسیر نوری ثابتی را از یک دسته تولید به دسته دیگر حفظ کنند.

از نظر عملی، شیشه های نوری بی رنگ معمولاً به a عبور نور مرئی بالای 90 درصد در باند 400 تا 760 نانومتری، با فرمولاسیون منتخب از 95 درصد عبور می کند. از آنجایی که شیشه نور ورودی را به مقدار بسیار کمی جذب و پراکنده می کند، تصاویر و سیگنال های عبوری واضح می مانند و تغییر رنگ به حداقل می رسد.

انتقال رنگ نزدیک به خنثی در سراسر طیف مرئی
پراکندگی کم برای کاهش انحراف رنگی
ضریب شکست پایدار در دمای معمولی عملیاتی
مناسب برای برش دقیق، سنگ زنی، و پوشش

خواص فیزیکی و نوری اصلی

ارزش شیشه های نوری بی رنگ از مجموعه کوچکی از خواص قابل اندازه گیری ناشی می شود که سازندگان در طول ذوب و بازپخت کنترل می کنند. هر یک از این ویژگی های شیشه نوری بی رنگ بر نحوه رفتار مواد در داخل یک سیستم نوری، از ذره بین ساده گرفته تا لنز دوربین چند عنصری، تأثیر می گذارد.

عبور نور مرئی بالا

ضریب عبور در باند 400 تا 760 نانومتری معمولاً بین 90 تا 95 درصد است، یعنی بیشتر نور ورودی به شیشه به جای جذب یا پراکنده شدن به طرف دیگر می رسد. انتقال بالاتر تصاویر را روشن تر نگه می دارد و از دست دادن سیگنال در تجهیزاتی مانند میکروسکوپ و حسگرهای تحلیلی را کاهش می دهد.

پراکندگی کم و عدد آبه بالا

پراکندگی توصیف می کند که یک ماده چقدر طول موج های مختلف نور را با مقادیر مختلف خم می کند. شیشه نوری بی رنگ که با عدد Abbe بالا فرموله شده است، نور را به طور ناهموار کمتری پخش می کند، طول موج های قرمز، سبز و آبی را نزدیک تر به همان نقطه فوکوس می کند و حاشیه های رنگی را در لبه های تصویر کاهش می دهد.

ثابت های نوری پایدار تحت تغییر دما

ضریب شکست و ضریب پراکندگی به گونه ای فرموله می شوند که با افزایش یا کاهش دمای محیط، فقط اندکی تغییر کنند. این در تجهیزاتی که در خارج از منزل، داخل وسایل نقلیه یا در محیط‌های صنعتی که دما به شدت کنترل نمی‌شود، اهمیت دارد.

دوام مکانیکی و شیمیایی

شیشه نوری بی رنگ عموماً در برابر برش، سنگ زنی، سوراخ کردن، و پوشش بدون ترک خوردن یا از دست دادن جلا خود مقاومت می کند و در برابر تخریب تدریجی سطح در اثر رطوبت یا قرار گرفتن در معرض مواد شیمیایی خفیف در طول نگهداری و نگهداری معمولی مقاومت می کند.

محدوده مرجع عمومی برای دسته‌های خصوصیات شیشه‌های نوری بی‌رنگ رایج، که در مقیاس مقایسه‌ای برای اهداف تصویری نشان داده شده‌اند.

انتقال در سراسر طیف مرئی

انتقال در هر طول موج کاملاً مسطح نیست. بیشتر شیشه‌های نوری بی‌رنگ، افزایش تدریجی از انتهای بنفش طیف، یک فلات با گذردهی بالا در وسط محدوده مرئی، و یک انحراف جزئی در نزدیکی طول موج‌های قرمز عمیق را نشان می‌دهند، با شکل دقیق بسته به ترکیب و ضخامت فیزیکی.

شکل منحنی گذردهی تعمیم یافته برای شیشه های نوری بی رنگ در سراسر نوار مرئی، به جای اندازه گیری دسته ای خاص برای تصویر نشان داده شده است.

ضخامت نیز نقش دارد. بخش‌های نازک‌تر نور بیشتری را برای یک ترکیب مشخص منتقل می‌کنند، به همین دلیل است که طراحان نوری هنگام هدف قرار دادن مقدار عبور برای یک جزء نهایی، نوع ماده و ضخامت فیزیکی را با هم مشخص می‌کنند.

انواع رایج و طبقه بندی شیشه نوری بی رنگ

شیشه های نوری بی رنگ بر اساس ترکیب به چندین خانواده بزرگ دسته بندی می شوند. هر خانواده انتقال، پراکندگی، سختی و رفتار پردازش را به طور متفاوتی متعادل می کند، بنابراین انتخاب صحیح به سیستم نوری در حال ساخت بستگی دارد.

مقایسه مرجع خانواده های رایج شیشه های نوری بی رنگ
خانواده شیشه ای	ضریب شکست معمولی	پراکندگی نسبی	استفاده متداول
شیشه بی رنگ از نوع تاج	حدود 1.52	کم	لنزهای عمومی، منشور
شیشه بی رنگ بوروسیلیکات	حدود 1.51	کم	پنجره های ابزار، فیلترها
شیشه نوری مبتنی بر کوارتز	حدود 1.46	خیلی کم	اجزای انتقال دهنده اشعه ماوراء بنفش
شیشه بی رنگ از نوع چخماق	حدود 1.58	متوسط	جفت شدن لنز آکروماتیک

ضریب شکست تقریبی بر اساس خانواده شیشه، برای مقایسه کلی به جای مشخصات یک تامین کننده ارائه شده است.

شیشه نوری بی رنگ در مقابل عملکرد شیشه معمولی

تمایز اصلی بین شیشه اپتیکال بی رنگ و شیشه معمولی ظاهر نیست بلکه کنترل است. شیشه‌های پنجره یا ظرف معمولی عمدتاً بر اساس استانداردهای ساختاری و بصری تولید می‌شوند، در حالی که شیشه‌های نوری بی‌رنگ با استاندارد نوری ثابت تولید می‌شوند، به این معنی که ضریب شکست، ضریب عبور، و دقت سطح بررسی می‌شوند و در محدوده تحمل محدود از دسته‌ای به دسته دیگر نگهداری می‌شوند.

مقایسه کیفی در پنج بعد عملکرد، در مقیاس نسبی یک تا پنج برای تصویر رتبه‌بندی شده است.

شیشه نوری بی رنگ عموماً در شفافیت نوری و کنترل پراکندگی امتیاز بیشتری کسب می کند زیرا این دو عامل به طور خاص در طول ذوب مهندسی شده اند، در حالی که فرمول های شیشه معمولی برای عملکرد نوری تنظیم نمی شوند.

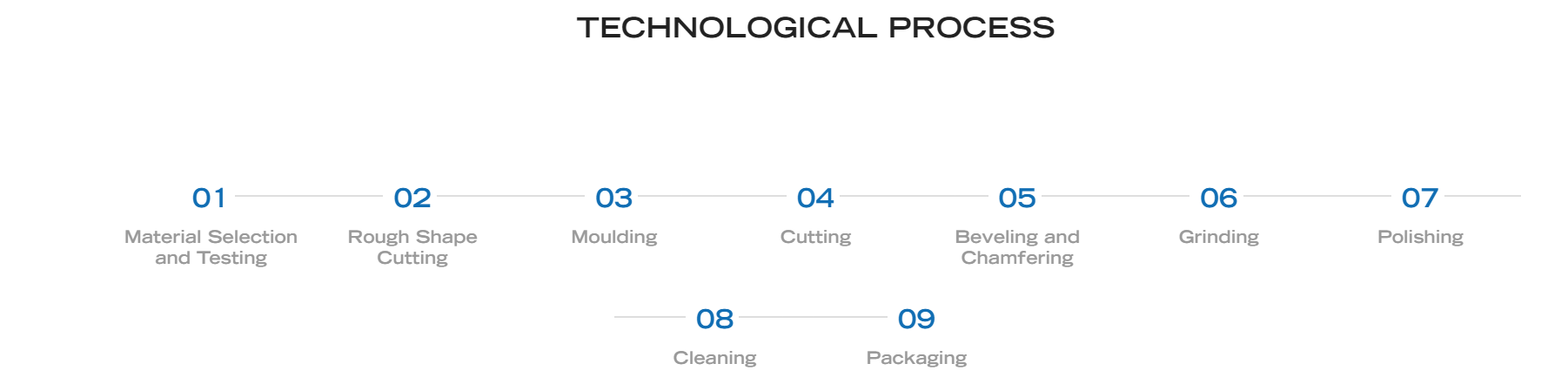

فرآیند ساخت و طراحی سازه

تولید شیشه اپتیکال بی رنگ شامل چندین مرحله کنترل شده است که هر یک بر گذر نهایی، دقت سطح و قابلیت اطمینان مکانیکی قطعه تمام شده تأثیر می گذارد.

بچینگ و ذوب مواد خام در دمای کنترل شده
بازپخت آهسته برای تسکین استرس داخلی و تثبیت ضریب شکست
برش ناهموار به قسمت های خالی به اندازه جزء هدف
سنگ زنی دقیق تا انحنا یا صافی مورد نیاز
پولیش ریز برای رسیدن به سطح درجه نوری
پوشش اختیاری برای فیلتر ضد انعکاس یا طیفی

نمای ساختاری ساده شده یک بلوک شیشه ای نوری بی رنگ تمام شده پس از سنگ زنی، پرداخت و پوشش.

کاربردهای کلیدی شیشه های نوری بی رنگ

از آنجایی که نور را به طور قابل پیش بینی منتقل می کند و شکل خود را از طریق پردازش دقیق حفظ می کند، کاربردهای شیشه نوری بی رنگ در طیف وسیعی از تجهیزات که کیفیت تصویر یا دقت سیگنال اهمیت دارد گسترش می یابد.

تاکید نسبی استفاده از شیشه نوری بی رنگ بر اساس میدان، نشان داده شده برای تصویر و نه به عنوان یک رقم بررسی بازار.

ابزارهای نوری such as microscopes, telescopes, and rangefinders
ابزارهای آنالیز پزشکی و بیوشیمیایی
پنجره های دستگاه الکترونیکی، پوشش سنسورها و اجزای نمایشگر
تجهیزات هوانوردی و تحقیقات علمی
ابزارهای نمایش نوری آزمایشگاهی و آموزشی

انتخاب یک تولید کننده یا تامین کننده شیشه های نوری بی رنگ

انتخاب یک سازنده شیشه اپتیکال بی رنگ قابل اعتماد هم بر عملکرد و هم سازگاری اجزای نهایی در طول دوره تولید تأثیر می گذارد. قبل از ثبت سفارش نمونه، ارزش بررسی چند نکته کاربردی را دارد.

محدوده پردازش، از آنجایی که برش، سنگ زنی، پرداخت و پوشش در یک مرکز انجام می شود، تنوع حمل و نقل بین مراحل را کاهش می دهد.
قوام دسته ای، بنابراین ضریب شکست و ضریب عبور از یک دوره تولید تا دور بعدی در یک تحمل محدود باقی می مانند.
توانایی سفارشی‌سازی، زیرا اندازه‌ها، انحنا و الزامات پوشش اغلب بین پروژه‌ها متفاوت است
قابلیت تست، از آنجایی که تجهیزات اندازه گیری در خانه از بررسی ثابت های نوری قبل از ارسال قطعات پشتیبانی می کند
ارتباط شفاف و پشتیبانی فنی در حالی که مشخصات در حال نهایی شدن و نمونه برداری است

خریدارانی که در مورد تامین کننده شیشه های نوری بی رنگ تحقیق می کنند، اغلب پایه های تولید منطقه ای را به عنوان بخشی از این فرآیند مقایسه می کنند. یک کارخانه تولیدکننده شیشه نوری بی رنگ در چین می تواند پردازش یکپارچه از شیشه خام تا اجزای پوشش داده شده تمام شده را در یک زنجیره تامین ارائه دهد که چرخه های ارتباطی را برای سفارش های سفارشی و تکرار تولید کوتاه می کند.

پیشینه ساخت و قابلیت تولید

تولید شیشه های اپتیکال رنگی و بی رنگ، همراه با چاپ روی صفحه شیشه ای تخت و تمپر کردن، از سال 1996 در مرکز ما انجام شده است که در سایتی به مساحت تقریباً 10000 متر مربع در استان جیانگ سو واقع شده است. بخش اجزای نوری بر فیلترهای شیشه‌ای نوری رنگی و بی‌رنگ متمرکز است که مناطق ماوراء بنفش و نور مرئی و همچنین مناطق نزدیک مادون قرمز و مادون قرمز را پوشش می‌دهد، با بیش از صد تنوع محصول شیشه‌ای که در محل پردازش می‌شوند.

تجهیزات پردازش در محل از برش، سنگ زنی، پرداخت، و پوشش، همراه با ابزارهای تست خانگی که برای بررسی عملکرد نوری قبل از بسته بندی قطعات برای حمل و نقل استفاده می شود، پشتیبانی می کند. اجزای تولید شده در ابزارهای نوری، ابزارهای پزشکی و بیوشیمیایی، ابزارهای تحلیلی، الکترونیک، هوانوردی و تنظیمات تحقیقاتی یا آموزشی استفاده می‌شوند، با پردازش OEM و ODM برای مشخصات شیشه‌های نوری بی‌رنگ سفارشی که توسط مشتریان درخواست می‌شود.

سوالات متداول

Q1. شیشه اپتیکال بی رنگ چیست

این یک شیشه درجه نوری است که برای عبور نور مرئی بالا و حداقل رنگ رنگ فرموله شده است و در مواردی که کنترل دقیق نور به جای استفاده عمومی ساختاری یا تزئینی مورد نیاز است استفاده می شود.

Q2. شیشه نوری بی رنگ برای چه استفاده می شود

در لنزها، منشورها، پنجره های ابزار، پوشش های حسگر و فیلترها در تجهیزات نوری، پزشکی، تحلیلی و الکترونیکی استفاده می شود.

Q3. تفاوت شیشه اپتیکال بی رنگ با شیشه معمولی چیست؟

شیشه‌های معمولی عمدتاً بر اساس استانداردهای ساختاری و بصری ساخته می‌شوند، در حالی که شیشه‌های نوری بی‌رنگ ساخته می‌شوند و برای ثابت‌های نوری ثابت مانند ضریب شکست و گذردهی آزمایش می‌شوند.

Q4. چه چیزی شیشه نوری را با شیشه معمولی متفاوت می کند

ترکیب شیشه نوری و خنک کننده به طور خاص برای مدیریت نحوه خم شدن و عبور نور از مواد، که تولید شیشه معمولی آن را هدف قرار نمی دهد، کنترل می شود.

Q5. شیشه نوری کاملا بی رنگ است

بیشتر شیشه‌های نوری بی‌رنگ طوری فرمول‌بندی می‌شوند که به همان اندازه که عملی هستند، به خنثی نزدیک می‌شوند، اگرچه گاهی اوقات بسته به ترکیب و ضخامت، رنگ بسیار کم‌رنگی باقی می‌ماند.
